Dağıtım Panosu Nedir? Çeşitleri, Montajı ve Teknik Özellikleri

Modern yaşamın ve endüstrinin vazgeçilmezi olan elektrik enerjisi, kaynağından çıktığı gibi doğrudan cihazlara ulaşamaz. Bu devasa enerjinin güvenli, kontrollü ve verimli bir şekilde alt birimlere iletilmesi gerekir. İşte tam bu noktada, elektrik tesisatının “beyni” ve “kalbi” olarak nitelendirebileceğimiz Dağıtım Panosu devreye girer.

Konutlardan devasa sanayi tesislerine, hastanelerden veri merkezlerine kadar her yapıda hayati bir rol üstlenen elektrik dağıtım panoları; sadece bir kablo kutusu değil, can ve mal güvenliğinin teminatıdır. Bu makalede, dağıtım panolarının teknik yapısını, çeşitlerini, IEC 61439 standartlarına uygun üretim süreçlerini ve seçim kriterlerini derinlemesine inceliyoruz.

Dağıtım Panosu Nedir ve Ne İşe Yarar?

Dağıtım panosu, ana kaynaktan (trafodan veya şebekeden) gelen elektrik enerjisini, tesis içindeki aydınlatma, priz, makine ve diğer alt devrelere paylaştıran; aynı zamanda bu devreleri aşırı yük, kısa devre ve kaçak akım risklerine karşı koruyan modüler bir sistemdir. Sektörde bazen "sigorta kutusu" veya "elektrik panosu" olarak da adlandırılsa da, dağıtım panosu çok daha kapsamlı bir koruma ve yönetim ünitesidir.

Enerji akışının tek bir merkezden izlenmesini ve yönetilmesini sağlayan bu panolar, sistemin sürekliliği için kritik öneme sahiptir. Bir arıza durumunda (örneğin bir motorun sıkışması veya bir prizde kısa devre olması), dağıtım panosundaki ilgili koruma elemanı devreye girerek sadece o hattın enerjisini keser. Böylece tüm binanın elektriği kesilmez ve operasyonel süreklilik sağlanır.

Bir Dağıtım Panosunun İçinde Neler Bulunur?

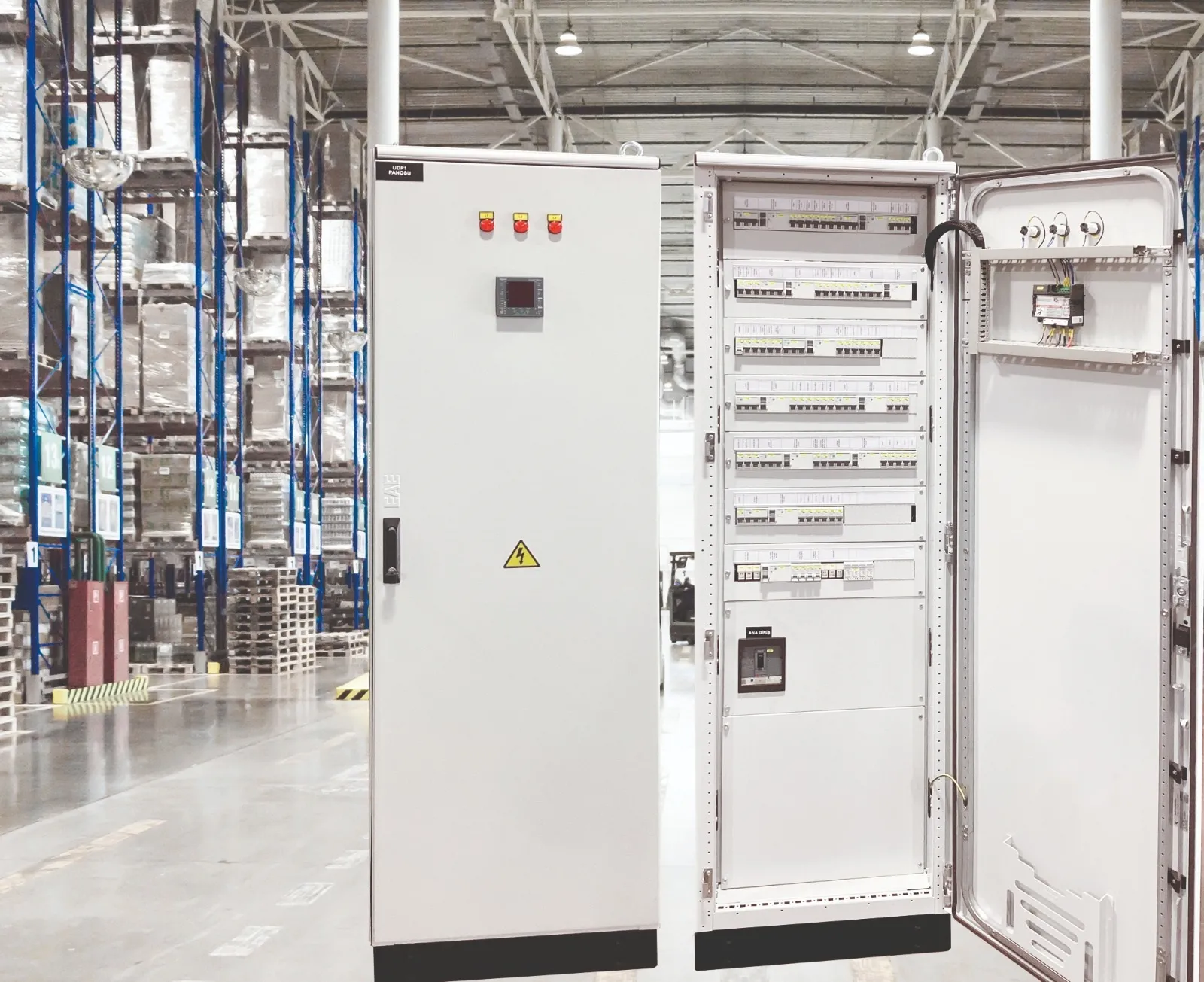

Dağıtım panoları, dışarıdan bakıldığında metal bir kabin gibi görünse de, içerisinde karmaşık bir mühendislik barındırır. Kaliteli şalt malzemeleri ile donatılmış bir panonun temel bileşenleri şunlardır:

1. Ana Şalter (TMŞ - Termik Manyetik Şalter): Panonun genel girişini kontrol eden, tüm sistemi açıp kapatmaya yarayan ve yüksek akımlara dayanıklı ana koruma elemanıdır.

2. Kaçak Akım Koruma Rölesi (KAR): İnsan hayatını koruyan en önemli parçadır. Devredeki milisaniyelik akım farklarını algılayarak (30mA veya 300mA) elektrik çarpmasını ve yangın riskini önler.

3. Otomatik Sigortalar (W Otomatlar): Her bir alt devreyi (örneğin mutfak prizleri veya aydınlatma hattı) aşırı yüklenmeye karşı korur.

4. Kontaktörler ve Röleler: Yüksek güçlü yüklerin (motorlar, ısıtıcılar) uzaktan veya otomatik olarak kontrol edilmesini sağlar.

5. Baralar: Kablo yoğunluğunu azaltan, yüksek akım taşıma kapasitesine sahip bakır iletkenlerdir. Enerji dağıtımı bu bakır yollar üzerinden yapılır.

6. Enerji Analizörleri ve Ölçü Aletleri: Voltaj, akım, frekans ve güç tüketimi gibi verilerin anlık izlenmesini sağlar.

Üretim Malzemeleri ve Yapısal Dayanıklılık

Bir dağıtım panosunun kalitesini belirleyen en temel faktör, dış gövdesinin malzemesi ve pano imalatında kullanılan teknolojidir. Kullanım alanına göre malzeme seçimi şu şekilde yapılır:

1. Elektrostatik Toz Boya ve Korozyon Direnci

Metal pano gövdelerinin ömrünü uzatmak için yüzeyler, endüstriyel standart olan Elektrostatik Toz Boya (genellikle RAL 7035 gri) ile kaplanır ve fırınlanır. Bu işlem, panoyu sadece estetik göstermekle kalmaz, aynı zamanda çizilmelere ve en önemlisi korozyona (paslanmaya) karşı yüksek dayanım sağlar.

2. IP Koruma Sınıfının Önemi

Pano seçiminde en kritik teknik detay IP (Ingress Protection) sınıfıdır:

• IP40 / IP41: Ofis ve konut içi gibi kuru ortamlar için uygundur.

• IP54 : Fabrikalar, şantiyeler ve dış mekanlar için zorunludur. IP54, panonun içine toz girmeyeceğini ve her yönden gelen düşük basınçlı suya karşı korumalı olduğunu garanti eder. Dış ortam panolarında sızdırmazlık contalarının kalitesi hayati önem taşır.

Kullanım Alanlarına Göre Dağıtım Panosu Çeşitleri

Alçak gerilim (AG) elektrik dağıtım panoları, projenin büyüklüğüne göre sınıflandırılır:

A. Ana Dağıtım Panoları (ADP)

Trafodan gelen enerjinin ilk girdiği, tesisin en büyük ve en yüksek akımlı panosudur. Genellikle sanayi tesislerinde ve büyük binalarda bulunur. (Daha detaylı bilgi için Ana Dağıtım Panosu sayfamızı inceleyebilirsiniz.)

B. Tali Dağıtım Panoları

Ana panodan beslenen ve enerjiyi katlara veya belirli bölümlere (örneğin bir ofis katı veya üretim hattı) dağıtan daha küçük panolardır. Sıva altı veya sıva üstü olarak monte edilebilirler.

C. Şantiye Panoları

İnşaat alanlarında kullanılan, darbelere dayanıklı, taşınabilir ve ağır hizmet tipi panolardır.

D. Akıllı Panolar ve Enerji Verimliliği

Modern tesislerde artık standart haline gelen akıllı panolar; SCADA sistemleri, uzaktan izleme modülleri ve enerji analizörleri ile donatılır. Bu sayede işletmeler:

• Anlık enerji tüketimini izleyebilir.

• Gereksiz tüketimi tespit edip tasarruf sağlayabilir.

• Arızaları oluşmadan önce analiz edebilir.

Pano Tasarımında Mühendislik ve Güvenlik Kriterleri

Başarılı bir dağıtım panosu, sadece malzemeden ibaret değildir; arkasında ciddi bir mühendislik hesabı yatar. Profesyonel pano montajı aşamasında dikkat edilmesi gerekenler:

• Güç (Yük) Hesabı: Mevcut yüklerin toplamı ve eşzamanlılık faktörü (diversity factor) doğru hesaplanmalıdır.

• Geleceğe Yatırım: Sisteme ileride eklenebilecek yeni makineler veya cihazlar için panoda mutlaka %20-25 oranında boş rezerv alan bırakılmalıdır.

• Isınma ve Havalandırma: Pano içindeki şalt malzemeleri çalışırken ısı yayar. Bu ısının tahliyesi için fan ve filtre sistemleri doğru tasarlanmalıdır. Aksi takdirde aşırı ısınma yangın riskini doğurur.

• Kablo Kesitleri: Yanlış seçilen yetersiz kablo kesitleri, sistemin darboğazı olur ve tehlike yaratır.

Montaj ve Yerleşim: En Az Tasarım Kadar Önemli

Dünyanın en iyi panosunu da üretseniz, yanlış montaj tüm sistemi riske atar.

• Erişilebilirlik: Pano, acil durumlarda ve bakım sırasında kolayca ulaşılabilecek bir yerde olmalıdır.

• Ortam Koşulları: Su, yoğun nem veya aşırı titreşim olan bölgelerden uzak tutulmalıdır.

• İş Güvenliği: Pano önünde, teknisyenin rahatça çalışabileceği, yalıtkan paspasla kaplı bir alan bırakılmalıdır. Kilitlenebilir kapak mekanizması, yetkisiz erişimi engeller.

Sonuç

Dağıtım panosu, elektrik tesisatının omurgasıdır. Kalitesiz malzeme kullanımı veya hatalı mühendislik hesapları; üretim duruşlarına, cihaz arızalarına ve hepsinden önemlisi can güvenliği risklerine yol açabilir.

Projeniz ister bir konut, ister dev bir endüstriyel tesis olsun; doğru tasarlanmış, standartlara uygun (TSE, IEC), yüksek IP korumalı ve kaliteli şalt malzemeleriyle donatılmış bir dağıtım panosu, işletmenizin sürdürülebilirliği için yapacağınız en önemli yatırımdır. Pano fiyatları ve proje teklifleri için uzman ekibimizle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular (SSS)

1. Ev tipi dağıtım panosu ile sanayi tipi arasındaki fark nedir?

Ev tipi panolar genellikle sıva altı, plastik veya ince sac gövdeli ve düşük akım değerlerine (monofaze veya düşük amper trifaze) sahiptir. Sanayi tipi panolar ise modüler, dikili tip, kalın sacdan üretilmiş ve çok yüksek akım taşıma kapasitesine sahip, kompleks koruma röleleri içeren sistemlerdir.

2. Dağıtım panosu bakımı ne sıklıkla yapılmalı?

Özellikle sanayi tesislerinde yılda en az bir kez termal kamera ile kontrol edilmeli, bağlantı gevşeklikleri (torklama) giderilmeli ve toz temizliği yapılmalıdır. Düzenli bakım, pano ömrünü uzatır ve yangın riskini minimize eder.

3. IP54 pano nerede kullanılır?

Tozun yoğun olduğu atölyelerde, yağmura maruz kalan dış mekanlarda veya su sıçrama riski olan üretim alanlarında IP54 v
