KL Serisi - Veri Merkezi Bölmeli Rack Kabinetler

Başarılı KabinPLUS ürün platformu üzerine kurulu yapılarıyla KL Serisi bölmeli kabinetler tam boy KD Serisi kabinetler ile kombine edilerek koridor uygulamalarında sürekliliği ve işlevselliği koruyacak şekilde tasarlanmıştır.

bolmeli-kabinet

Yapısal Tasarım Sürekliliği

Tam boy KD Serisi’nin taşıyıcı çatı yapısı, kapı perforasyon  oranı, yükleme kapasitesi gibi tüm üstün özellikleri KL Serisi bölmeli kabinetlerde de korunmaktadır.

180-derece-acilabilen-kapilar

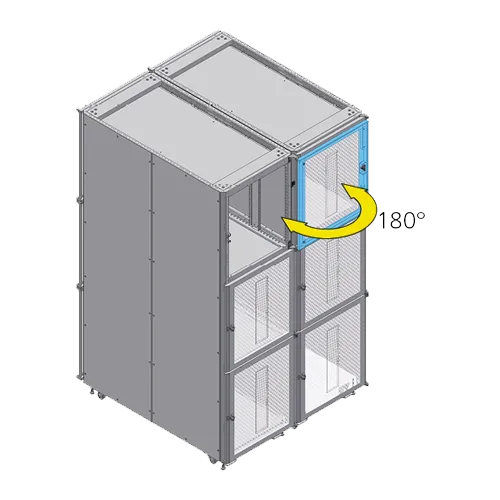

180 Derece Açılabilen Kapılar

• 180 derece açılabilen kapı menteşeleri montaj veya  bakım işlemleri sırasında kolaylık sağlarken koridor açıklığı kapanmadan kabinet içine müdahele imkanı vermektedirler. Komşu kapıların menteşeleri sırt sırta konumlandırılmış olsa dahi bu özellik korunmaktadır.
• Kapıların açılma yönü değiştirilmek istenirse, değişiklik  sahada kolayca yapılabilir.
• Ön ve arka kapılar %85 perforasyon oranına ve tek  noktadan kilitleme özelliğine sahiptirler.

mustakil-montaj-profilleri

Müstakil Montaj Profilleri

• Her bir bölmede dört adet 19 inch montaj profili bulunmaktadır.
• Montaj profilleri bağımsız bir şekilde ayarlanabilir,  konumlandırılabilir.
• Hem ön, hem de arka tarafta U ünite  numaralandırılması bulunmaktadır.

kilit-secenekleri-1kilit-secenekleri-2

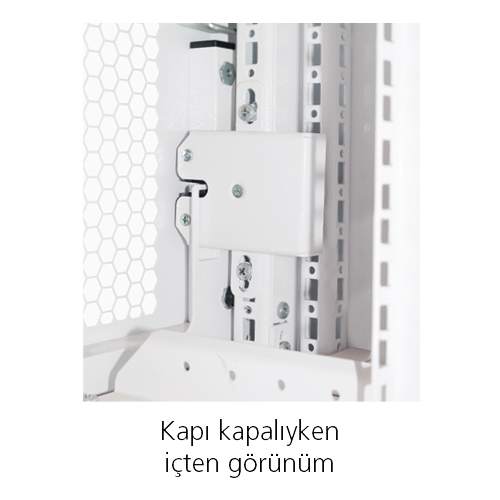

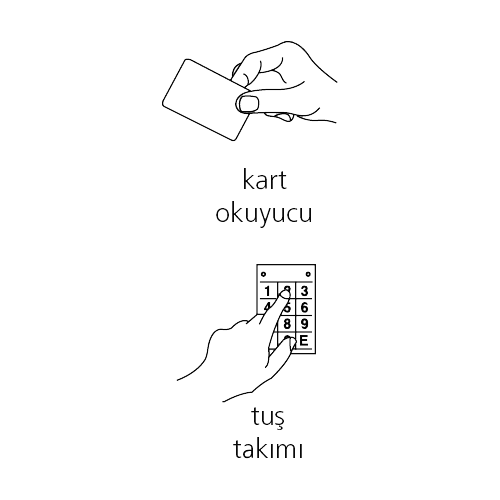

Kilit Seçenekleri

• Numaratörlü mekanik kilit
• Anahtarlı mekanik kilit
• Elektronik kilit
• Tuş takımlı
• Kart okuyuculu
• Uzaktan kontrollü

guvenli-ve-mustakil-kablo-yolu-2

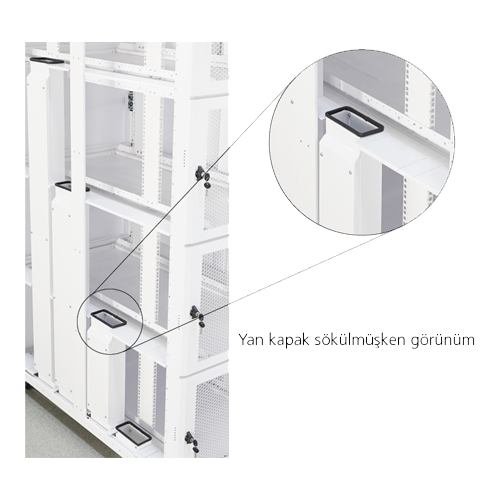

Güvenli ve Müstakil Kablo Yolu

• Kabinet içindeki kablo kanalları üstten ve/veya alttan gelen data ile enerji kablolarının güvenli ve ayrık bir şekilde yönlendirilmesine imkan sağlarlar.
• Her iki yan tarafta bulunan metal kablo kanalları her bir bölmeye erişen iki alternatif kablo güzergahı oluşturmaktadır.
• Kablo kanallarının tasarımı simetriktir ve her iki yanda üstten yada alttan giriş veya bir yanda üstten, diğer yanda alttan giriş yapılmasına olanak sağlamaktadırlar.
• İstendiğinde opsiyonel olarak kullanılabilen bölmeler arası geçiş kablo kanalı olası bir özel durumda kolaylık sağlar.
• Kanal ağızları özel contalar ile korunmaktadır ve kanalların iç yapıları kablo güzergahları üzerinde herhangi bir keskin kenar veya çıkıntı olmayacak şekilde tasarlanmıştır.

dikey-hava-kapama-seti

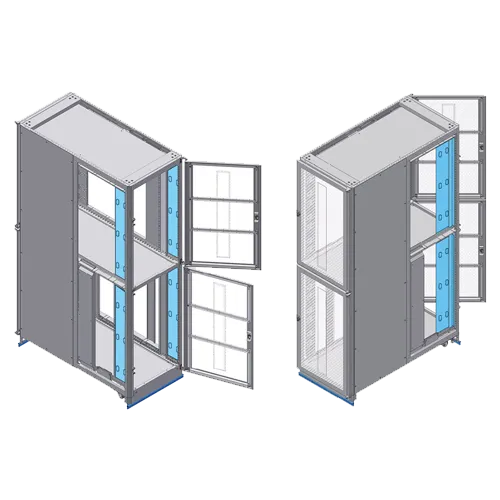

Dikey Hava Kapama Seti

• Koridor uygulamalarında hava akışı yönetimi sayesinde enerji verimliliği sağlar.
• Her bir bölmenin her iki yanında konumlandırılmıştır.
• Montaj profillerinin ayarlanmasını engellemez.
• İstendiğinde kablo geçişi için kırılabilir ve kablo geçiş aksesuarı takılabilir açıklıklar mevcuttur.

kl-serisi-teknik-ozelliklerkl-serisi-teknik-ozellikler-1
  • 19 inch ekipman montajı için EN 60297-3-100 and EIA-310D standartlarına uygun
  • Topraklama ve koruma devresi sürekliliği EN 60950 standartına uyumlu
  • EN 61587-1 ve UL 2416 standartlarına göre 1500 kg statik yükleme kapasitesi
  • Dikey montaj profilleri, üst ve yan kapaklar ile kapıların kabinet gövdesine olan elektriksel bağlantıları ve eşpotansiyelliği sağlanmıştır. Ayrıca dış topraklama iletkeni bağlantısı için kullanılacak olan topraklama terminali gövde üzerinde konumlandırılmıştır.
  • DIN 24041 Perfore Plakalar standartına uygun olarak hesaplandığına kapıların bağıl açık alan oranı %85’dir.
  • Standart ambalaj yöntemi uygulanmaktadır
  • Çelik gövde ve bağımsız olarak derinlikleri ayarlanabilen iki adet çiftli dikey montaj profili seti - montaj profillerinin hem ön tarafta, hem de arka tarafta U ünite numaralandırması bulunmaktadır
  • Tamamı metalden mamul ve korozyon dayanımı yüksek kaplama yapılmış seviye ayarlı ayak seti - 1500 kg yük taşıma kapasitesi Kabinet üzerinde montajı yapılmış halde teslim edilir.
  • Dört adet çelik bilyeli yatakları üzerinde 360 derece serbest dönebilen plaka tipi tekerlek boş kabineti montaj alanına getirmek için kullanılması amacıyla tasarlanmıştır.
  • Dış topraklama iletkeninin bağlanacağı topraklama terminali
  • İki set sabit yan kapak çifti
  • Tam genişlikte perfore, tek nokta kilitli ön ve arka kapı
  • Kapı menteşeleri komşu kapıların menteşeleri ile sırt sırta konumlandırılmış olsalar dahi 180 derece açılabilir özelliktedir. Kapıların açılma yönü değiştirilmek istenirse, değişiklik sahada kolayca yapılabilir
  • Her iki yan tarafta bulunan metal kablo kanalları her bir bölmeye erişen iki alternatif kablo güzergahı oluşturmaktadır.
  • Kablo kanallarının tasarımı simetriktir ve her iki yanda üstten yada alttan giriş veya bir yanda üstten, diğer yanda alttan giriş yapılmasına olanak sağlamaktadırlar

Bölmeli Kabinet - 42U

Genişlik

Yükseklik

Derinlik

600 mm

42U

1000 mm

800 mm

1100 mm

1200 mm

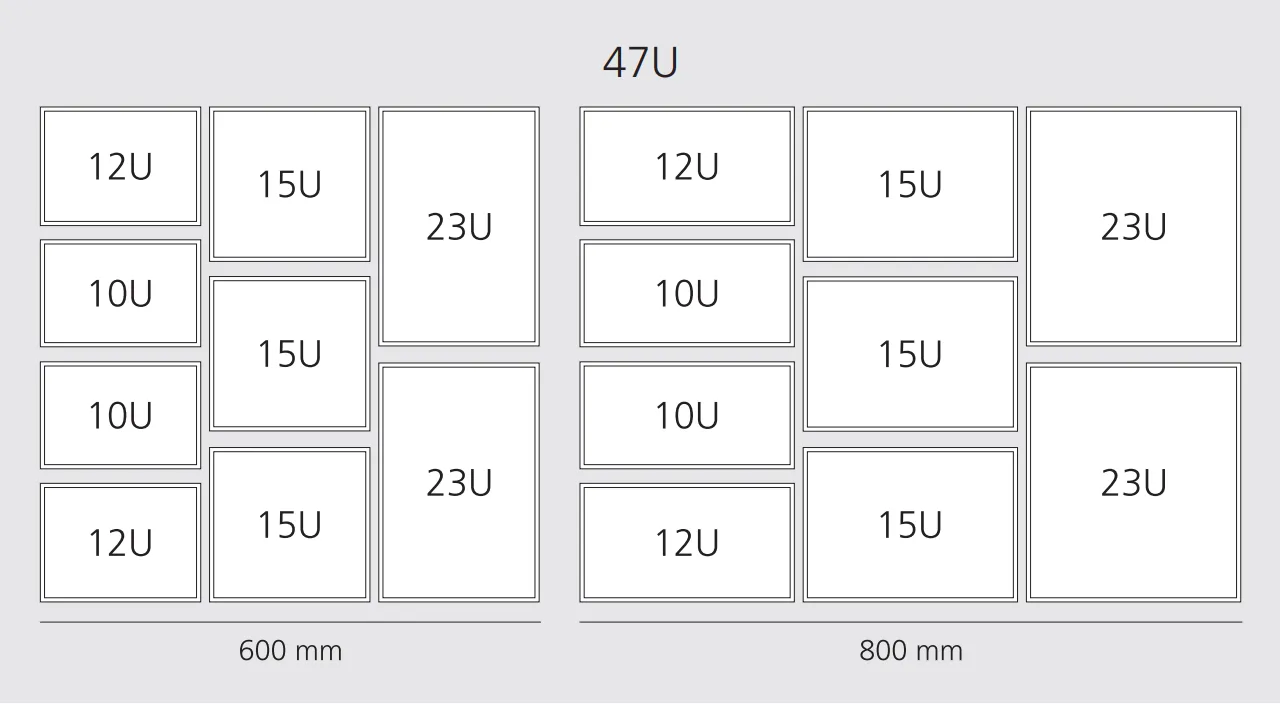

Bölmeli Kabinet - 47U

Genişlik

Yükseklik

Derinlik

600 mm

47U

1200 mm

800 mm

1100 mm

1200 mm

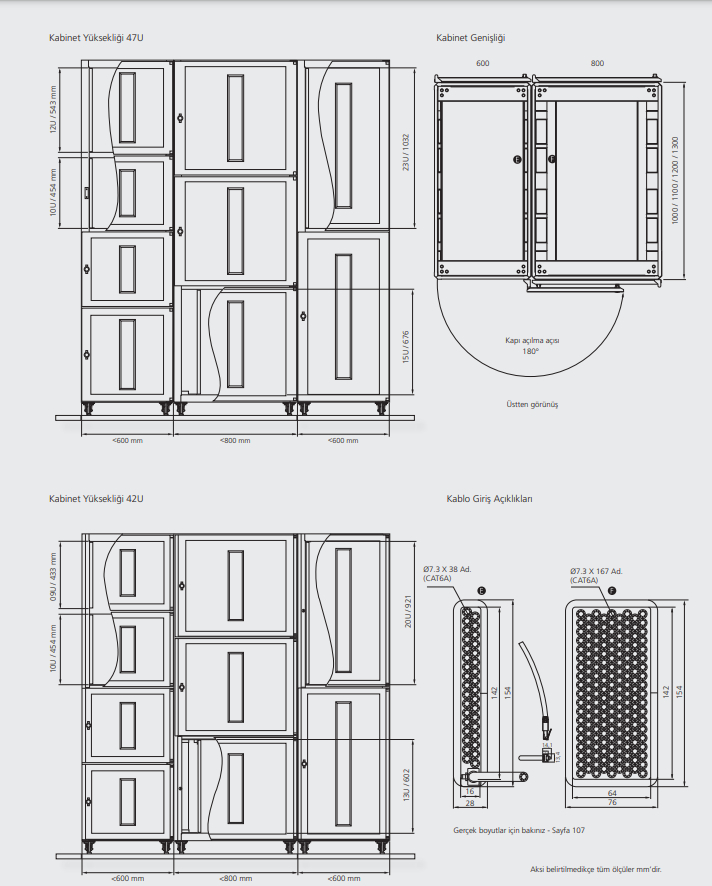

kl-serisi-standart-olculer
