Alçak Gerilim Pano Uygulamalarında Deprem Güvenliği

Günümüzde sanayi tesislerinden alışveriş merkezlerine, veri merkezlerinden hastanelere kadar pek çok yapıda alçak gerilim pano sistemleri, elektrik dağıtımı ve güvenli işletme açısından kritik rol oynamaktadır. Ancak bu sistemlerin uzun ömürlü ve güvenilir olabilmesi için sadece elektriksel değil, aynı zamanda mekanik dayanıklılık açısından da bazı şartları sağlaması gerekir. Özellikle deprem riski taşıyan bölgelerde, alçak gerilim panolarının sismik güvenliği hayati önem taşır.

Bu makalede, alçak gerilim pano uygulamalarında deprem güvenliği konusunu kapsamlı şekilde inceleyecek; tasarım kriterlerinden yapısal güçlendirmelere, test standartlarından uygulama örneklerine kadar detaylı bir bakış sunacağız.

1. Alçak Gerilim Panoları Nedir?

Alçak gerilim panoları, genellikle 1.000 Volt altı sistemlerde enerji dağıtımı ve kontrol amacıyla kullanılan, farklı bileşenleri bir arada bulunduran elektriksel donanımlardır. Bu panoların temel işlevi; enerjiyi çeşitli çıkışlara dağıtmak, devreyi korumak, sistemleri izole etmek ve kontrol etmektir.

2. Deprem Riski ve Elektrik Tesisatları

Depremler, sadece yapısal hasarlara değil; elektrik altyapılarında da yangın, sistem çökmesi ve ciddi kesintilere neden olabilir. Özellikle kritik yapılarda (hastaneler, havaalanları, veri merkezleri), elektrik panolarının depreme dayanıklı olması hayati fonksiyonların sürdürülebilirliği açısından zorunludur.

Depremin Elektrik Sistemlerine Etkileri:

·        Pano montaj noktalarının yerinden çıkması

·        İç donanımın sarsıntıyla zarar görmesi

·        İzolasyon problemleri ve kısa devre riski

·        Acil durum sistemlerinin devre dışı kalması

3. Sismik Dayanım Gereklilikleri

a) Yönetmelikler ve Standartlar

Alçak gerilim pano uygulamalarında sismik güvenlik için uyulması gereken başlıca uluslararası standartlar şunlardır:

·        IEC 61439-1/2: Alçak gerilim panoların genel ve özel şartlarını tanımlar.

·        IEEE 693: Elektrik donanımlarında sismik yeterliliği belirler.

·        IBC (International Building Code): Pano gibi sabit sistemlerin yapıya montajına ilişkin deprem yönetmelikleridir.

Türkiye’de ise Türkiye Bina Deprem Yönetmeliği (TBDY 2018) ve ilgili TSE standartları esas alınmalıdır.

b) Sismik Sınıflandırmalar

Ekipmanların sismik performans sınıfları, uygulama alanına göre belirlenir:

·        Kategori I: Düşük riskli tesisler (depo, konut vb.)

·        Kategori II: Orta riskli (okul, AVM)

·        Kategori III: Yüksek riskli (hastane, enerji santrali)

4. Depreme Dayanıklı Pano Tasarımı Nasıl Olmalı?

Depreme karşı dayanıklı pano tasarımı; hem mekanik hem de elektriksel güvenliği dikkate alarak yapılmalıdır. Tasarımda aşağıdaki faktörler kritik öneme sahiptir:

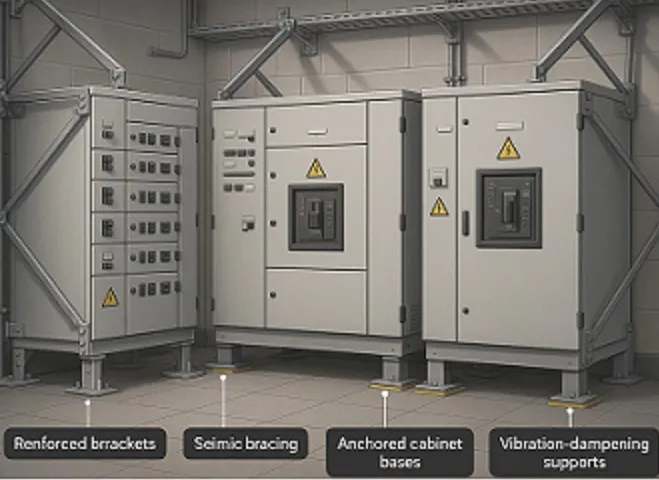

a) Mekanik Tasarım

·        Titreşim emici destekler (shock absorbers) kullanılmalı

·        Civatalı bağlantılar yüksek mukavemetli olmalı

·        Yük merkezinin simetrik yerleşimi sağlanmalı

·        Panonun ağırlık dağılımı dengeli olmalı

b) Malzeme Kalitesi

·        Yüksek mukavemetli çelik sac kullanımı (örneğin ST52)

·        Galvanizleme ve toz boya ile korozyon dayanımı artırılmalı

c) İç Donanım Düzeni

·        Kablo yolları sarsıntıdan etkilenmeyecek şekilde sabitlenmeli

·        Komponentler arasında çarpışmayı önleyici boşluklar bırakılmalı

·        Modüler yapı tercih edilerek müdahale kolaylaştırılmalı

5. Deprem Testleri ve Sertifikasyon

Sismik testler, pano sistemlerinin belirli bir şiddetteki depreme karşı performansını ölçmek için yapılır. Bu testlerde genellikle titreşim platformları (shaking table) kullanılır.

Uygulanan Testler:

·        Fonksiyonel süreklilik testi (deprem sonrası çalışabilirlik)

·        Yapısal bütünlük testi (deformasyon analizi)

·        Titreşim dayanım testi (tekrarlı darbe ve rezonans etkileri)

Test sonuçlarına göre panolar, üretici firma tarafından sismik sertifika ile belgelendirilir.

6. Montaj ve Uygulama Esnasında Dikkat Edilmesi Gerekenler

·        Pano montajı yapılırken zemin sabitlemesi doğru yapılmalıdır.

·        Gerekirse temel ankraj sistemleri kullanılmalı.

·        Pano etrafındaki destek profilleri betonarme yapıya rijit bağlanmalıdır.

·        Duvar veya yapı bağımlı bağlantılar yer yer sismik genleşme derzleriyle ayrılmalıdır.

7. Kritik Alanlarda Uygulama Örnekleri

a) Veri Merkezleri

Yedekli enerji sistemleri ve UPS panoları, kesintisiz güç sağlamak için sismik testlerden geçmiş panolarla desteklenmelidir.

b) Hastaneler

Acil servis, ameliyathane gibi alanlarda kullanılan panolar, sarsıntıdan etkilenmeyecek biçimde duvara ya da zemine sabitlenmelidir.

c) Endüstriyel Tesisler

Motor kontrol merkezleri, üretim hatlarının sürekliliği için özel sismik panolarla desteklenmelidir.

8. EAE Elektroteknik Çözümü

EAE Elektroteknik, alçak gerilim pano sistemlerinde yalnızca elektriksel performansı değil, aynı zamanda mekanik güvenliği de en üst düzeyde sağlayacak çözümler üretmektedir.

·        Tüm panolar, IEC 61439 ve IEEE 693 standardına uygun test edilmiştir.

·        Projeye özel sismik simülasyon raporları sağlanabilir.

·        Modüler yapı sayesinde her ortamda hızlı montaj ve güvenli işletme imkânı sunulur.

EAE, deprem riski olan coğrafyalarda güvenli enerji dağıtımı için sektöre liderlik etmektedir..

9. Sismik Dayanımda Malzeme Biliminin Rolü

Depreme dayanıklı bir alçak gerilim panosu tasarlanırken kullanılan malzemelerin mekanik ve yapısal özellikleri kritik rol oynar. Özellikle:

·        Mukavemet: Panonun ana taşıyıcı gövdesinde kullanılan metalin akma dayanımı yüksek olmalıdır. Genellikle ST52 veya muadili yapısal çelikler tercih edilir.

·        Titreşim sönümleme: Kapaklar ve modül geçiş noktaları, yüksek titreşim altında rezonans yaratmayacak şekilde tasarlanmalıdır.

·        Korozif ortam dayanımı: Deprem sonrası yaşanabilecek yangın, su teması veya dış etkenler sonucu oluşabilecek hasara karşı dayanıklılık sağlamak adına yüzey işlem ve kaplamalar önemlidir (örneğin elektrostatik toz boya, galvanizleme).

·        Elastikiyet: Panonun esnekliği, kırılgan olmadan sarsıntıyı tolere etmesini sağlar.

Bu noktada EAE Elektroteknik, ürünlerinde hem malzeme seçimi hem de mekanik tasarım optimizasyonu açısından en güncel mühendislik standartlarını uygulamaktadır.

10. Sismik Test Laboratuvarlarında Uygulama Aşamaları

Sismik dayanım testleri sadece teorik hesaplamalarla değil, aynı zamanda fiziksel testlerle de doğrulanmalıdır. Shake Table (sarsma masası) testlerinin aşamaları şu şekildedir:

1.     Hazırlık: Pano, gerçek montaj pozisyonunu taklit edecek şekilde test platformuna sabitlenir.

2.     İvme Girdisi: Test için tanımlanan zemin ivmesi senaryoları (örneğin 0.2g, 0.5g, 0.9g gibi) uygulanır.

3.     Yapısal Gözlem: Deformasyon, kopma, yer değiştirme olup olmadığı izlenir.

4.     Fonksiyonel Test: Test sonrasında pano enerjilendirilir, iç komponentlerin çalışması kontrol edilir.

5.     Raporlama: Standartlara uygunluk doğrulandıktan sonra sertifikasyon süreci başlar.

EAE Elektroteknik, bu test süreçlerinde hem Türkiye’deki akredite laboratuvarları hem de uluslararası test merkezleriyle iş birliği içerisindedir.

11. Türkiye’de Alçak Gerilim Pano Yönetmeliği ve Sismik Zorunluluklar

Türkiye, aktif fay hatları üzerinde yer aldığı için TBDY 2018 (Türkiye Bina Deprem Yönetmeliği), tüm kritik elektrik altyapılarında sismik kriterleri zorunlu hale getirmiştir. Özellikle:

·        Kamu ihaleleri

·        Enerji iletim projeleri

·        Hastane altyapıları

·        Afet koordinasyon merkezleri

gibi alanlarda, pano üreticilerinin ürünlerinin sismik dayanımını belgelemeleri şarttır. Bu gereklilik hem üretici hem de uygulayıcı firmalar için ciddi bir mühendislik sorumluluğu doğurmaktadır.

EAE Elektroteknik, bu çerçevede tüm kamu ve özel sektör projelerine tam uyumlu çözümler sunmakta, TSE ve uluslararası akreditasyon belgelerini müşterilerine sağlamaktadır.

12. Yapay Zeka ve IoT Destekli Deprem Sonrası Diagnostik Sistemler

Geleceğe dönük bir perspektifle, alçak gerilim pano sistemlerinde IoT (Nesnelerin İnterneti) entegrasyonları da sismik izleme ve veri analizi açısından önem kazanmaktadır. Yeni nesil pano sistemleri:

·        Deprem anında oluşan ivme, gerilim dalgalanması ve sıcaklık artışını kayıt altına alabilir.

·        Bu verileri merkezi sisteme aktararak acil müdahale süreçlerini başlatabilir.

·        Sensör destekli sistemlerle otomatik kapanma ya da yeniden enerjilendirme algoritmaları devreye alınabilir.

EAE Elektroteknik, bu alanda yaptığı Ar-Ge yatırımlarıyla klasik pano sistemlerinin ötesine geçerek, akıllı ve otonom sistemlerle sismik riski yöneten yeni çözümler geliştirmektedir.

13. Deprem Güvenliği Açısından Doğru Pano Seçiminin Kurumsal Sorumluluğu

Depreme dayanıklı pano tercih etmek sadece teknik bir gereklilik değil, aynı zamanda:

·        Yasal zorunluluk

·        İş güvenliği yükümlülüğü

·        Kurumsal itibar ve sürdürülebilirlik politikaları
açısından da stratejik bir karardır.

Özellikle ESG (Environmental, Social, Governance) kriterlerine önem veren şirketlerin, deprem gibi afet risklerini yöneten altyapı sistemlerine yatırım yapmaları hem çalışan güvenliği hem de sürdürülebilirlik raporları açısından kritik öneme sahiptir.

Sonuç

Deprem gibi doğal afetler kaçınılmaz olabilir; ancak doğru mühendislik yaklaşımlarıyla olası zararları minimize etmek mümkündür. Alçak gerilim pano uygulamalarında deprem güvenliği, yalnızca bir tercih değil, bir zorunluluktur. Ulusal ve uluslararası standartlara uygun şekilde tasarlanmış, test edilmiş ve güvenilirliği belgelenmiş pano sistemleri; hem can güvenliğini hem de iş sürekliliğini garanti altına alır.

EAE Elektroteknik, bu alanda teknik yeterliliği, mühendislik gücü ve kalite anlayışıyla güvenilir çözümler sunmaya devam etmektedir.
